一. 概述
SX2系列1000°C箱式电阻炉为周期作业式电炉。可供工矿企业,科研单位、实验等作化学分析、物理测定和一般小型钢件热处理时加热之用。
本系列电阻炉配有DRZ型温度控制器及镍铬-镍硅热电偶,能对炉膛温度进行测量,指示和自动控制。
二. 型号说明
本系列电阻炉型号含义如下:
![](/uFile/15100/image/2014122493610123.gif)
三. 主要技术参数
炉
电炉型号
|
SX2-2.5-10
|
SX2-4-10
|
SX2-8-10
|
SX2-12-10
|
额定功率(KW)
|
2.5
|
4
|
8
|
12
|
额定电压(V)
|
220
|
220
|
380
|
380
|
额定温度(°C)
|
1000
|
1000
|
1000
|
1000
|
相数
|
1
|
1
|
3
|
3
|
空炉升温时间(min)
|
≤60
|
≤80
|
≤90
|
≤100
|
空炉损耗功率(KW)
|
≤1.2
|
≤1.8
|
≤2.8
|
≤3.6
|
炉膛尺寸[l×b×h](mm)
|
200×120×80
|
300×200×120
|
400×250×160
|
500×300×200
|
外型尺寸[L×B×H](mm)
|
555×385×480
|
570×520×550
|
850×580×650
|
915×640×755
|
本系列电阻炉壳用薄钢板经折边焊接而成。炉膛由一耐火材料制成的箱形整体炉衬构成。加热元件-OCr25A15铁铬铝合金丝绕成螺旋形后穿于炉衬上、下、左、右内的丝槽中。丝槽与炉膛连通,使加热元件直接向炉膛辐射热量,这种敞开炉衬能有效地加快炉膛升温速度、提高温度控制精度。电炉的炉衬与炉壳之间用硅酸铝纤维毯和硅藻、土砖等坐保温层。
电炉炉门通过多级铰链的长臂固定在电炉面板上。炉门转动灵活。关闭时,压下手把,扣住门钩,炉门就能紧贴于炉口上。开启时,只需往上稍提手把,脱钩后,将炉门置于左侧即可。
为了减少炉口的热散失,提高炉膛内温度的均匀性,在炉口靠近炉门处安放有一块挡热板(该板在取送工件时必须先取出)。炉口下端装有与炉门联锁的行程开关,当炉门开启时,电炉电源便自动切断以保证操作安全。
测温用的热电偶通过开在炉顶或炉后的热电偶孔插入,并由固定座固定。

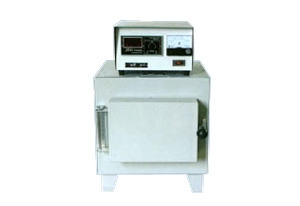

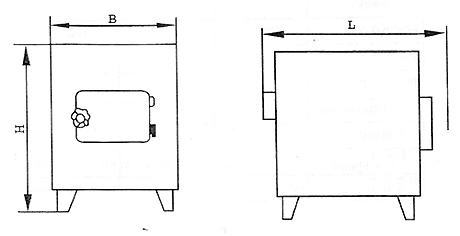

五.结构图
![](/uFile/15100/image/2014122493824879.jpg)
SX2系列1200℃箱式电阻炉
一.概述
SX2系列1200°C箱式电阻炉为周期作业式电炉。可供工矿企业,科研单位、实验等作化学分析、物理测定和一般小型钢件热处理时加热之用。
本系列电阻炉配有DRZ型温度控制器及镍铬-镍硅热电偶,能对炉膛温度进行测量,指示和自动控制。
二.型号说明
本系列电阻炉型号含义如下:
![](/uFile/15100/image/2014122493918754.gif)
炉
电炉型号
|
SX2-2.5-12
|
SX2-5-12
|
SX2-10-12
|
额定功率(KW)
|
2.5
|
4
|
8
|
额定电压(V)
|
220
|
220
|
380
|
额定温度(°C)
|
1200
|
1200
|
1200
|
相数
|
1
|
1
|
3
|
空炉升温时间(min)
|
≤60
|
≤80
|
≤90
|
空炉损耗功率(KW)
|
≤1.2
|
≤1.8
|
≤2.8
|
炉膛尺寸[l×b×h](mm)
|
200×120×80
|
300×200×120
|
400×250×160
|
外型尺寸[L×B×H](mm)
|
555×385×480
|
570×520×550
|
850×580×650
|
四.结构简介
本系列电阻炉壳用薄钢板经折边焊接而成。炉膛由一耐火材料制成的箱形整体炉衬构成。加热元件-OCr25A15铁铬铝合金丝绕成螺旋形后穿于炉衬上、下、左、右内的丝槽中。丝槽与炉膛连通,使加热元件直接向炉膛辐射热量,这种敞开炉衬能有效地加快炉膛升温速度、提高温度控制精度。电炉的炉衬与炉壳之间用硅酸铝纤维毯和硅藻、土砖等坐保温层。
电炉炉门通过多级铰链的长臂固定在电炉面板上。炉门转动灵活。关闭时,压下手把,扣住门钩,炉门就能紧贴于炉口上。开启时,只需往上稍提手把,脱钩后,将炉门置于左侧即可。
为了减少炉口的热散失,提高炉膛内温度的均匀性,在炉口靠近炉门处安放有一块挡热板(该板在取送工件时必须先取出)。
测温用的热电偶通过开在炉顶或炉后的热电偶孔插入,并由固定座固定。
五.结构图
![](/uFile/15100/image/2014122494130710.jpg)
