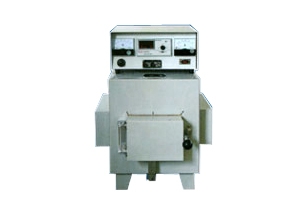

本系列1300℃高温箱式电阻炉为周期作业式电炉。以硅碳为加热元件，炉膛额定温度为1300。供实验室、工矿企业、科研等单位合作金刚的热处理及金属烧结、溶解、分析等高温加热只用。℃
本系列电阻炉需与KSY型温度控制器及铂铑-铂热电偶配套使用，由此进行电炉温度的测量、指示急自动控制。
二、电炉主要技术参数
|
电炉型号
|
SX2-4-13
|
SX2-6-13
|
SX2-8-13
|
SX2-10-13
|
|
额定功率（KW）
|
4
|
6
|
8
|
10
|
|
额定电压（V）
|
0～220
|
0～380
|
0～380
|
0～380
|
|
相数
|
1
|
3
|
3
|
3
|
|
额定温度（℃）
|
1300
|
1300
|
1300
|
1300
|
|
升温时间（分）
|
≤200
|
≤150
|
≤350
|
≤180
|
|
损耗功率（KW）
|
≤3.6
|
≤3.6
|
≤5.5
|
≤5.5
|
|
炉膛尺寸[L×B×H](mm)
|
250×150×100
|
250×150×100
|
500×200×100
|
400×200×160
|
|
外形尺寸[L×B×H](mm)
|
670×520×500
|
665×605×600
|
800×550×650
|
840×660×675
|

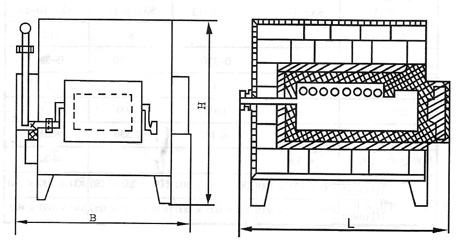

三、结构简介
本系列电阻炉炉壳用薄钢板经折边焊接制成。炉膛由-高铝耐火材料制成的箱形整体炉衬构成。加热元件-硅碳棒插入炉膛内部，两边并有保护罩，以保安全 SX2-6/10-13炉膛底部装有可拆卸的碳化硅炉底板，便于维修、更换。炉衬与炉壳之间砌筑是用硅酸铝纤维毡和高铝泡沫砖等作保温层。电炉炉门通过多级铰链的长臂固定在电炉面板上。炉门转动灵活、关闭时，压下或一推手把，扣住门钩，炉门就能紧贴于炉口上。开启时，只需往上或往里稍提手把，脱钩后，将炉门置于侧面或下面即可。
SX2-6/10-13在炉口靠近炉门处安放有一块挡热板（该板在送取工件时须先取出）。在炉口下端装有与炉门连锁的行程开关，当炉门开启时，电炉炉门便自动切断，以保证操作安全。
测温用热电偶通过偶孔插入，并由固定座固定。
本系列电阻炉安装的硅碳棒规格：
SX2-4-13 型为∮8 ×150/∮14 ×150 8支
SX2-6-13 型为∮14 ×150/∮22 ×200 9支
SX2-8-13 型为∮8 ×180/∮14 ×150 12支
SX2-10-13 型为∮14 ×200/∮22×200 12支
四、结构简介
